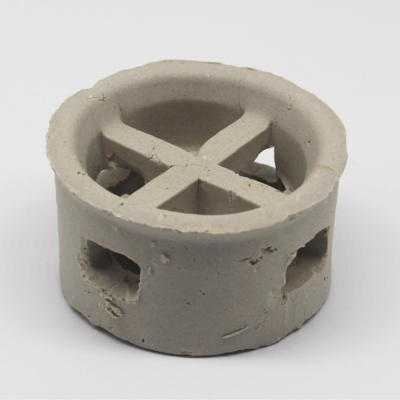

陶瓷阶梯环（ＣＭＲ）

陶瓷阶梯环填料是一种新型高效能环形开孔填料，它的高度约为直径的一半，环的一边有锥形翻边，环壁上均匀分布有四个高孔，环内设有米字内筋，独特的结构设计，使填料在堆叠时，以点接触为主，不但增加了填料的空隙率，减少气流阻力，而且大大改善填料层内气液分布性能。此环外形一端为1/2高的原拉西环或鲍尔环，另一端为填料高度约1/5的喇叭口，中心有两层   十字形的翅片，上、下两层翅片交错成45°角，适用于二氧化碳脱气塔，合成塔填料。

阶梯环填料是在鲍尔环的基础上发展起来的一种环状乱堆填料，它在结构上吸取鲍尔环的优点，克服其缺点，并进行了改进；阶梯环它的高约为直径的一半，在圆环一端增加一个喇叭形扩大口，这种填料由于形状不对称的特点，在填料床层内减少了填料环的相互重叠，增大了空隙率，同时使填料的表面得以充分利用，因此具有压降低，提高传质效率及通量大的优点。下边有锥形翻边，环壁上开有窗孔，并有弯曲叶片伸向环心。由于高度减小及锥形翻边的特殊结构，不但改善了填料层内气液分布，而且增加了气液接触点，有利于液体汇聚分散及膜表面的不断更新，使传质得到强化，分离效率大大提高。一般阶梯环填料较鲍尔环填料的通量可提高１０－２０％，压降低３０－４０％，分离效率视具体工艺均有不同程度的提高。目前阶梯环仍是国内外经常使用的填料。

陶瓷阶梯环几何特性数据

执行标准：中华人民共和国化工行业标准GB／T 18749-2002《耐化学腐蚀陶瓷塔填料技术条件》。
